Interrupteur d'isolation étanche série TDUKF

Présentation du produit

Conçu pour les environnements difficiles (humides, poussiéreux et mouillés), cet interrupteur sectionneur étanche est un dispositif de protection électrique essentiel qui combine astucieusement deux fonctions clés : l’isolation électrique et la protection contre l’eau. D’une part, il crée une interface de déconnexion claire, stable et fiable au sein du circuit, assurant ainsi une sécurité optimale pour le personnel de maintenance grâce à l’isolation électrique. D’autre part, son haut niveau de protection constitue l’atout majeur du produit : il empêche efficacement l’humidité, la poussière et les gaz corrosifs de pénétrer dans l’appareil, garantissant un fonctionnement stable et durable même dans des environnements industriels humides et extérieurs difficiles.

Fonctionnalités principales

Protection par isolation de sécurité : lorsque l’équipement entre en phase de maintenance ou doit être arrêté pendant une longue période, un « point de déconnexion du circuit » clairement visible peut être créé pour isoler complètement le circuit de l’alimentation électrique, évitant ainsi le risque de choc électrique pour le personnel et garantissant un fonctionnement sûr.
Commande marche/arrêt de la charge : Grâce à sa capacité à connecter et déconnecter directement le courant de charge nominal normal, il permet de réaliser avec précision la commande « marche » et « arrêt » d’équipements électriques tels que les pompes à eau, les équipements d’éclairage et les moteurs afin de répondre aux besoins opérationnels quotidiens.
Performances de protection de haut niveau : Grâce à une conception de structure d'étanchéité précise, le niveau de protection du produit peut atteindre les normes IP65/66, ce qui permet de résister efficacement à l'accumulation de poussière, aux infiltrations d'eau de pluie et à d'autres problèmes, et de s'adapter aux environnements d'exploitation complexes et difficiles.

Domaines d'application concernés

Domaines des installations municipales et publiques : Il peut être utilisé pour la commande par interrupteur des lampadaires extérieurs et la protection des circuits des systèmes d’éclairage paysager urbain afin d’assurer le fonctionnement stable des équipements d’éclairage public en extérieur.
Production industrielle : Adapté aux environnements de production industrielle humides et poussiéreux, il assure l'isolation et la protection des circuits des équipements de production et garantit la continuité des processus de production industrielle.
Construction et immobilier : Couvrant les systèmes d’alimentation électrique temporaires sur les chantiers, les circuits de commande d’éclairage et de ventilateurs dans les garages souterrains, les lignes de distribution dans les zones logistiques des centres commerciaux et des hôtels, les équipements électriques dans les locaux des pompes des bâtiments et autres scénarios, répondant aux divers besoins de protection électrique du secteur de la construction.
Nouveaux domaines de l'énergie et des infrastructures : Applicable aux systèmes électriques des centrales photovoltaïques et des parcs éoliens, ainsi qu'aux boîtes de jonction et aux armoires de distribution des stations de base de communication, des lignes ferroviaires et des systèmes d'éclairage de tunnels, assurant une protection fiable des circuits pour la production d'énergie nouvelle et l'exploitation des infrastructures.
Domaines de l'agriculture et du traitement de l'eau : Il peut être appliqué au contrôle des pompes à eau dans les systèmes d'irrigation agricole, à la protection des équipements électriques dans les fermes aquacoles et à la gestion des circuits dans les stations de pompage pour le traitement de l'eau, s'adaptant aux environnements humides des scénarios de production agricole et de traitement de l'eau.

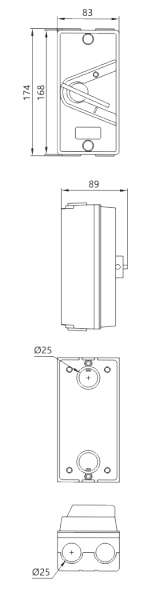

Diagramme des dimensions du produit

Modèle	Paramètre	Dessin coté
TDUKF1-20	1P 20A 250V. Câble d'un diamètre extérieur maximal de 16 mm².
TDUKF1-35	1P 35A 250V, câble d'un diamètre extérieur maximal de 16 mm²
TDUKF1-63	1P 63A 250V. Câble d'un diamètre extérieur maximal de 16 mm².
TDUKF2-20	Câble 2P 20A 440V d'un diamètre extérieur maximal de 16 mm²
TDUKF2-35	Câble 2P 35A 440V d'un diamètre extérieur maximal de 16 mm²
TDUKF2-63	Câble 2P 63A 440V d'un diamètre extérieur maximal de 16 mm²
TDUKF3-20	Câble triphasé 20 A 440 V, diamètre extérieur maximal de 16 mm².
TDUKF3-35	Câble triphasé 35 A 440 V, diamètre extérieur maximal de 16 mm
TDUKF3-63	Câble triphasé 63 A 440 V, diamètre extérieur maximal de 16 mm
TDUKF4-20	Câble 4P 20A 440V, diamètre extérieur maximal de 16 mm
TDUKF4-35	Câble 4P 35A 440V, diamètre extérieur maximal de 16 mm
TDUKF4-63	Câble 4P 63A 440V, diamètre extérieur maximal de 16 mm
