Interrupteur d'isolement étanche A/B série TDUKFA/B

Présentation du produit

L'interrupteur sectionneur étanche est un composant de protection électrique indispensable, conçu spécifiquement pour fonctionner dans des environnements difficiles, notamment les espaces humides, les zones poussiéreuses et les lieux exposés à l'eau. Il combine deux fonctions essentielles : l'isolation des circuits et la protection contre l'eau. Outre la création d'un point de coupure de circuit visible et fiable pour assurer l'isolation électrique (une sécurité primordiale pour le personnel de maintenance), son principal atout réside dans son indice de protection exceptionnel. Cet indice bloque efficacement la pénétration d'humidité, de poussière et de gaz corrosifs, garantissant ainsi des performances constantes et durables en extérieur, dans les espaces humides et les applications industrielles exigeantes.

Capacités clés

1. Isolation électrique sécurisée : lorsqu’un équipement nécessite une maintenance ou est mis hors service pendant une période prolongée, l’interrupteur offre un « point de déconnexion » clairement visible. Cela coupe complètement le circuit de l’alimentation électrique, éliminant les risques et assurant une sécurité fondamentale au personnel sur site.
2. Commande marche/arrêt : Ce dispositif permet de connecter ou de déconnecter directement les courants électriques dans des conditions de charge nominales normales. Il permet ainsi une commande simple de « démarrage » et d’« arrêt » pour divers appareils électriques, tels que les pompes à eau, les luminaires et les moteurs.
3. Résistance supérieure à l'eau et à la poussière : grâce à une structure d'étanchéité conçue avec précision, l'interrupteur répond à des normes de protection élevées telles que IP65 et IP66, assurant une protection robuste contre les infiltrations d'eau et de poussière.

Scénarios d'application typiques

1. Infrastructures municipales et publiques : Utilisé pour contrôler l'éclairage public extérieur et gérer les systèmes d'éclairage paysager.
2. Environnements de production industrielle : Idéal pour une utilisation dans les espaces industriels caractérisés par une humidité élevée et une forte accumulation de poussière.
3. Secteurs de la construction et de l'immobilier : Utilisé dans les alimentations électriques temporaires sur les chantiers de construction, le contrôle de l'éclairage et des ventilateurs dans les parkings souterrains, la distribution d'énergie pour les zones techniques des centres commerciaux et des hôtels, et l'exploitation des stations de pompage.
4. Nouvelles énergies et infrastructures critiques : Intégré dans les boîtes de combinaison et les armoires de distribution des centrales photovoltaïques (PV), les systèmes électriques des parcs éoliens, les stations de base de communication et les installations d'éclairage des chemins de fer et des tunnels.
5. Agriculture et traitement de l'eau : Utilisé dans les systèmes d'irrigation agricole, les équipements des fermes aquacoles et les stations de pompage pour le traitement de l'eau.

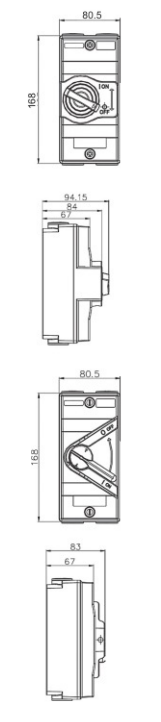

Diagramme des dimensions du produit

Modèle	Paramètre	Dessin coté
TDUKFA/B1-20	1P 20A 250V, câble d'un diamètre extérieur maximal de 16 mm
TDUKFA/B1-35	1P 35A 250V, câble d'un diamètre extérieur maximal de 16 mm
TDUKFA/B1-63	1P 63A 250V, câble d'un diamètre extérieur maximal de 16 mm
TDUKFA/B2-20	Câble 2P 20A 440V, diamètre extérieur maximal de 16 mm
TDUKFA/B2-35	Câble 2P 35A 440V, diamètre extérieur maximal de 16 mm
TDUKFA/B2-63	Câble 2P 63A 440V d'un diamètre extérieur maximal de 16 mm.
TDUKFA/B3-20	Câble triphasé 20 A 440 V, de diamètre extérieur maximal de 16 mm².
TDUKFA/B3-35	Câble triphasé 35 A 440 V d'un diamètre extérieur maximal de 16 mm.
TDUKFA/B3-63	Câble triphasé 63 A 440 V d'un diamètre extérieur maximal de 16 mm.
TDUKFA/B4-20	Câble 4P 20A 440V. Diamètre extérieur maximal de 16 mm.
TDUKFA/B4-35	Câble 4P 35A 440V d'un diamètre extérieur maximal de 16 mm.
TDUKFA/B4-63	Câble 4P 63A 440V. Diamètre extérieur maximal de 16 mm.
