Disjoncteur différentiel 6 kA avec protection contre les surintensités TDR9

Données techniques

Standard	IEC61009-1
Mode	Électronique/Électromagnétique
Taper	A、AC
Courbe de déclenchement	BCD
Aucun	1P+N, 3P+N
Tension nominale	230/400 V~
Fréquence nominale	50/60 Hz
Courant nominal	6-63A
Courant de fonctionnement résiduel nominal (l△n)	30, 100, 300 mA
Plage de courant de fonctionnement résiduel	0,5l△n~l△n
Courant de court-circuit conditionnel nominal (Inc)	6KA/10KA
Classe de limitation d'énergie	3
Vie électrique et mécanique	20000

Caractéristiques de protection contre les surcharges de courant

Procédure de test	Taper	Testez le courant	État initial	Avec ou sans trébuchement Limite de temps	Résultat attendu	Remarque
UN	B, C	1,13 po	froid	t≤1h	pas de trébuchement
B	B, C	1,45 po	après le test A	t	trébucher	Le courant augmente régulièrement jusqu'à valeur spécifiée dans les 5 secondes
C	B, C	2,55 pouces	froid	1s 1s 32A)	trébucher
D	B	3 pouces	froid	t≤0,1s	pas de trébuchement	Mettez l'interrupteur auxiliaire en marche pour fermer le courant.
	C	5 pouces
	D	10 pouces
ET	B	5 pouces	froid	t	trébucher	Mettez l'interrupteur auxiliaire en marche pour fermer le courant.
	C	10 pouces
	D	20 pouces

Temps de coupure en fonctionnement par courant résiduel

taper	Dans/A	Je△n/A	Le courant résiduel (I△) correspond au temps de coupure suivant (S)
ACtype	Toute valeur	Toute valeur	Dans	2 pouces	5 pouces	5 A, 10 A, 20 A, 50 A
Un type		>0,01	1,4 pouce	2,8 pouces	7 pouces
			0,3	0,15	0,04	0,4 temps de freinage maximal
Le disjoncteur différentiel de type général dont le courant I△n est inférieur de 0,03 mA peut utiliser 0,25 A au lieu de 5 I△n.

Installation

degré de protection	IP20
Température ambiante	-25 à +40 °C
température de stockage	-25 à +70 °C
Type de connexion terminale	Barre omnibus de type câble/U/à broches
Dimension des bornes supérieure/inférieure pour câble	25 mm²
Couple de serrage	2,5 Nm
Connexion	Haut et bas

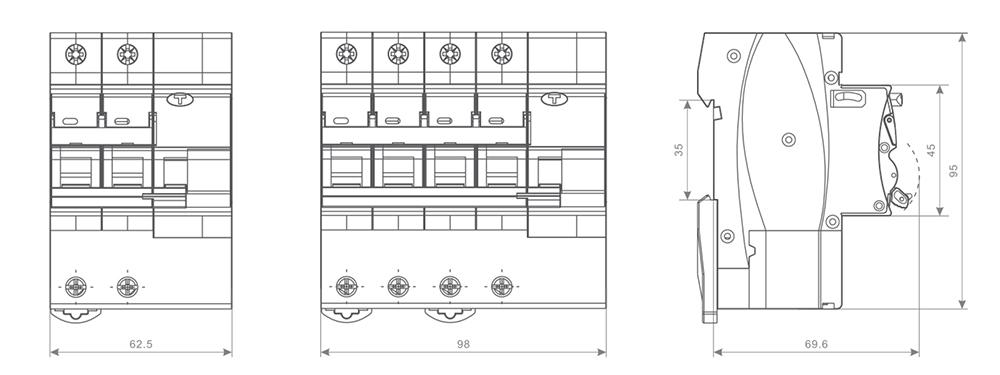

Tableau des dimensions générales et de montage

Présentation du produit

Vous craignez les courants de fuite cachés dans les installations électriques vieillissantes ? Vous êtes exaspéré par les déclenchements intempestifs dus aux surcharges ? Notre disjoncteur différentiel (RCBO) est la solution idéale à ces problèmes électriques courants et préoccupants. Il détecte proactivement même les courants de fuite les plus faibles, résultant de la dégradation de l'isolation (imperceptibles à l'œil nu), permettant ainsi une intervention avant qu'une situation dangereuse ne se produise. Sa protection précise contre les surcharges est calibrée pour prévenir les risques d'incendie liés à la surchauffe des câbles, tout en offrant une haute immunité aux courants d'appel temporaires générés par des appareils tels que les moteurs et les transformateurs, évitant ainsi les coupures de courant intempestives. En modernisant votre installation électrique avec notre disjoncteur différentiel, vous mettez en œuvre une solution complète et robuste qui résout efficacement et durablement les principaux problèmes de sécurité, faisant entrer votre bâtiment dans le 21e siècle en matière de sécurité électrique.
