Dispositif de réenclenchement 6KA TDRDL-C

Le Talemod TDRDL-C est un élément essentiel des systèmes de protection automatisée des réseaux électriques. Il est principalement installé sur les disjoncteurs des lignes de transport et de distribution, notamment les lignes aériennes. Sa fonction principale est de rétablir automatiquement l'alimentation électrique après un défaut temporaire sur la ligne, améliorant ainsi considérablement la fiabilité et la continuité de l'alimentation. Ce produit est compatible avec les lignes fonctionnant en courant alternatif 50/60 Hz, sous une tension nominale de 240/415 V et un courant nominal jusqu'à 63 A. Son pouvoir de coupure en court-circuit est de 6 kA.

Envoyez-moi un devis Télécharger

Détails du produit

Données techniques

Mode de contrôle	Commandé par interrupteur
terminaux d'approvisionnement	A1-A2
Plage de tension	12 V CC, 24 V à 48 V CC
Alimentation électrique	CC max. 1 W (veille), max. 20 W (fonctionnement)
Plage de tension	220 V CA (50-60 Hz)
Tolérance à la tension d'alimentation	-10%;+10%
Alimentation électrique	CA max. 1 VA (veille) max. 20 VA (fonctionnement)
Tolérance à la tension d'alimentation	-10%;+10%
Indication d'approvisionnement	LED rouge
Temps d'action	≤1s
Temps de réenclenchement automatique
Intervalle de réenclenchement automatique
Réinitialiser les heures de fermeture
Durée de vie mécanique	10000
Durée de vie électrique (AC1)	4000
Température de fonctionnement	-20 ℃ à +55 ℃ (-4 ℉ à 131 ℉)
température de stockage	-35℃℃ à +75℃(-22° à 158℉)
Rail de montage/DlN	Rail DIN EN/IEC 60715
degré de protection	IP20
Position opérationnelle	N'importe lequel
catégorie de surtension	III
Degré de pollution	2
Taille maximale du câble (mm)	Fil rigide max. 1x2,5 ou 2x1,5 / avec gaine max. 1 x2,5 (AWG 12)
Dimensions	82 x 18 x 78 mm
Poids	80 g

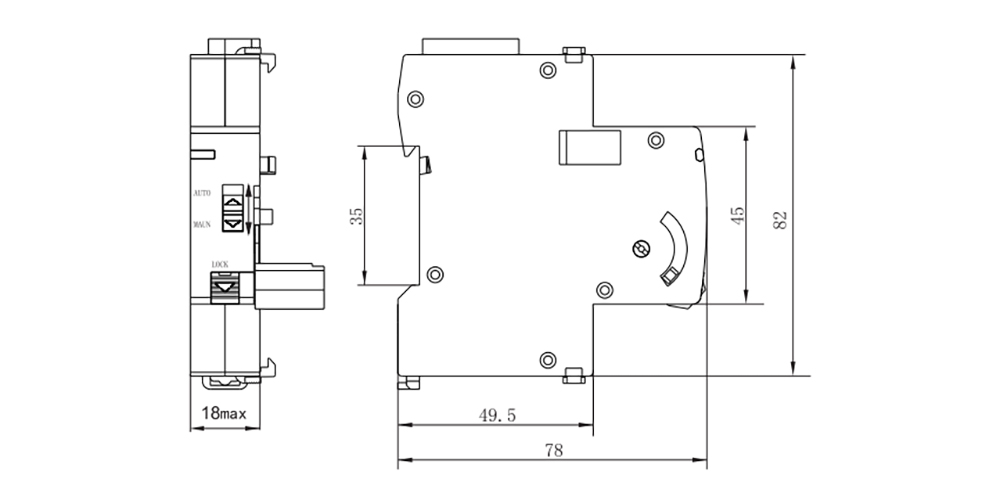

Tableau des dimensions générales et de montage

Présentation du produit

Talemod rLe dispositif de coupure est un équipement de protection fondamental pour les réseaux de distribution, conçu spécifiquement pour rétablir automatiquement l'alimentation électrique après l'élimination des défauts transitoires sur la ligne. Basé sur une commande logique séquentielle, il assure une protection optimale.Selon son principe, le dispositif effectue automatiquement 1 à 3 réenclenchements après le déclenchement du disjoncteur suite à un défaut, selon des temporisations prédéfinies. Son principal avantage réside dans sa capacité à traiter efficacement les défauts transitoires causés par la foudre, les collisions avec des oiseaux, etc., à réduire la durée des coupures dues aux défauts non permanents et à améliorer la continuité de l'alimentation électrique.

Fonctions principales

Séquence de réenclenchement standard : Prend en charge le cycle de fonctionnement standard « ouverture-fermeture-ouverture-fermeture-ouverture » avec des temps de réenclenchement réglables.

Contrôle précis du délai : Offre des réglages de délai ajustables de 0,5 à 300 secondes pour répondre à différentes exigences de coordination différentielle.

Protection contre les pannes permanentes : verrouillage automatique lors de la réenclenchement, évitant ainsi les dommages causés par des impacts multiples sur l’équipement.

Fonctionnement manuel local : Équipé d’un bouton de commande local, prenant en charge la commutation entre les modes de fonctionnement, de retrait et de test.

Principaux domaines d'application

Systèmes de distribution ruraux : disjoncteurs de section de ligne aérienne de 10 kV.

Lignes d'alimentation électrique industrielles : Protection des réseaux d'alimentation électrique des zones minières.

Réseaux de distribution suburbains : Gestion des défauts pour les lignes radiales longue distance.

Lignes de dérivation simples : Commande côté haute tension du transformateur de distribution.

Systèmes d'alimentation temporaires : Protection de l'alimentation électrique sur les chantiersn.
