Disjoncteur différentiel 10 kA avec protection contre les surintensités TDR10

Le disjoncteur différentiel Talemod TDR10, doté d'une protection contre les surintensités et les courts-circuits, ainsi que d'une protection contre les fuites à la terre, est conçu pour les lignes à courant alternatif 50/60 Hz, d'une tension nominale de 240 V et d'un courant nominal jusqu'à 63 A. Son pouvoir de coupure en court-circuit est de 10 kA. De conception modulaire et conforme à la norme IEC 61009-1, ce disjoncteur différentiel offre des performances fiables, une protection précise et un format compact. Il est parfaitement adapté aux réseaux de distribution d'éclairage industriels et commerciaux.

Envoyez-moi un devis Télécharger

Détails du produit

Données techniques

Standard	IEC61009-1
Mode	Électronique
Taper	A、AC
Courbe de déclenchement	BCD
Aucun	2P
Tension nominale	240V~
Fréquence nominale	50/60 Hz
Courant nominal	6-63A
Courant de fonctionnement résiduel nominal (l△n)	30, 100, 300 mA
Plage de courant de fonctionnement résiduel	0,5l△n~l△n
Courant de court-circuit conditionnel nominal (Inc)	10KA
Classe de limitation d'énergie	3
Vie électrique et mécanique	20000

Caractéristiques de protection contre les surcharges de courant

Procédure de test	Taper	Testez le courant	État initial	Avec ou sans trébuchement Limite de temps	Résultat attendu	Remarque
UN	B, C	1,13 po	froid	t≤1h	pas de trébuchement
B	B, C	1,45 po	après le test A	t	trébucher	Le courant augmente régulièrement jusqu'à valeur spécifiée dans les 5 secondes
C	B, C	2,55 pouces	froid	1s 1s 32A)	trébucher
D	B	3 pouces	froid	t≤0,1s	pas de trébuchement	Mettez l'interrupteur auxiliaire en marche pour fermer le courant.
	C	5 pouces
	D	10 pouces
ET	B	5 pouces	froid	t	trébucher	Mettez l'interrupteur auxiliaire en marche pour fermer le courant.
	C	10 pouces
	D	20 pouces

Temps de coupure en fonctionnement par courant résiduel

taper	Dans/A	Je△n/A	Le courant résiduel (I△) correspond au temps de coupure suivant (S)
ACtype	Toute valeur	Toute valeur	Dans	2 pouces	5 pouces	5 A, 10 A, 20 A, 50 A

Un type		>0,01	1,4 pouce	2,8 pouces	7 pouces
			0,3	0,15	0,04	0,4 temps de freinage maximal
Le disjoncteur différentiel de type général dont le courant I△n est inférieur de 0,03 mA peut utiliser 0,25 A au lieu de 5 I△n.

Installation

degré de protection	IP20
Température ambiante	-25 à +40 °C
température de stockage	-25 à +70 °C
Type de connexion terminale	Barre omnibus de type câble/U/à broches
Dimension des bornes supérieure/inférieure pour câble	25 mm²
Couple de serrage	2,5 Nm
Connexion	Haut et bas

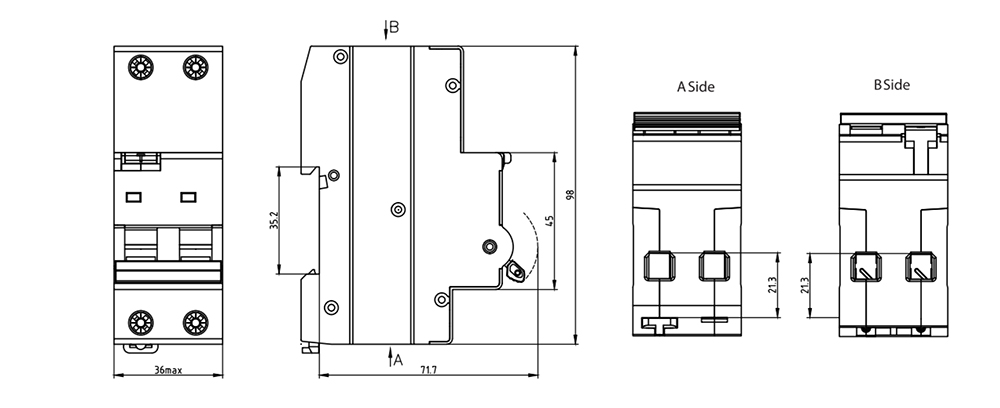

Tableau des dimensions générales et de montage

Présentation du produit

Du point de vue du coût total de possession, le disjoncteur différentiel (RCBO) représente un choix très économique. Bien que son coût initial puisse être légèrement supérieur à celui de plusieurs appareils distincts, il génère des économies globales importantes grâce à la réduction des frais d'installation. Ceci est rendu possible par un gain de place dans le tableau électrique, un nombre réduit de composants et de câblages, ainsi qu'une réduction du temps de main-d'œuvre. Plus important encore, sa fonction première, qui consiste à assurer une protection optimale, permet de réaliser d'importantes économies en prévenant les dommages coûteux aux équipements et les incendies catastrophiques, dont l'impact financier peut être dévastateur. Grâce à sa longue durée de vie et à ses exigences minimales de maintenance, le disjoncteur différentiel s'avère être un investissement rentable sur le long terme. C'est le choix judicieux pour les décideurs avisés qui privilégient la valeur à long terme et la réduction des risques plutôt que le simple coût initial.
