Disjoncteur différentiel 10-100 A TDL4

Données techniques

Standard	IEC61008-1
Mode	Électromagnétique/électronique
Taper	A, AC, G, S
Courant nominal (ln)	10-63A
Pôles	1P+N, 3P+N
Tension nominale (Ue)	1P+N : 240 V~ 3P+N : 415 V~
Tension d'isolement (Ui)	500 V
Fréquence nominale	50/60 Hz
Courant de fonctionnement résiduel nominal (l△n)	30, 100, 300 mA
Capacité de rupture et de serrage résiduelle nominale (l△m)	1000A
Courant de court-circuit Inc=lAc	6KA
Fusible SCPD
Temps de fonctionnement	≤0,1S
Vie électrique et mécanique	4000

Plage de courant de déclenchement du disjoncteur différentiel

Taper	Courant de déclenchement IΔ/A
AC	0,5IΔn
UN	Angle de retard	IΔn>0,01A	IΔn≤0,01A
	0°	0,35IΔn ≤ IΔ ≤ 1,4IΔn	0,35IΔn≤IΔ≤2IΔn
	90°	0,25IΔn ≤ IΔ ≤ 1,4IΔn	0,25IΔn≤IΔ≤2IΔn
	135°	0,11IΔn1≤IΔ≤1,4IΔn	0,11IΔn1≤IΔ≤2IΔn

Installation

degré de protection	IP20
Indicateur de courant de défaut	OUI
Température ambiante	-25 à +40 °C
température de stockage	-25 à +70 °C
Type de connexion terminale	Barre omnibus de type câble/U/à broches
Dimension des bornes supérieure/inférieure pour câble	25 mm²
Couple de serrage	2,5 Nm
Connexion	Haut et bas

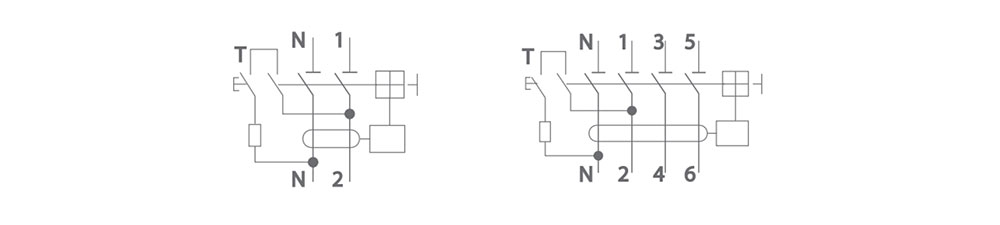

Le schéma de câblage

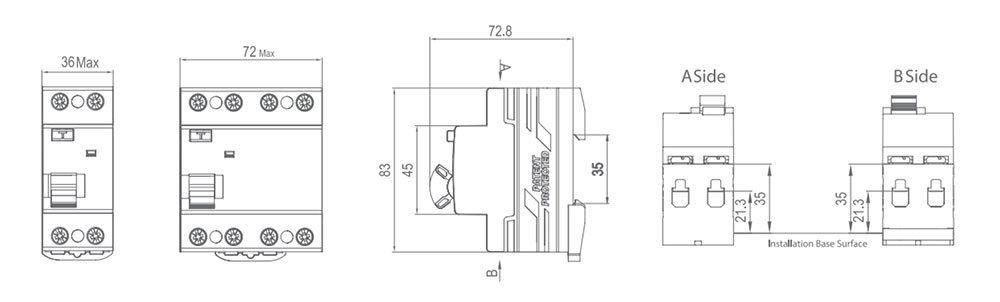

Tableau des dimensions générales et de montage

Caractéristiques du produit

1. Fonction de protection du noyau

Détecte les courants de fuite dans les circuits.

Lorsque la fuite atteint un niveau dangereux, l'alimentation électrique peut être rapidement coupée.

Objectif principal : prévenir les accidents d'électrocution et les incendies d'origine électrique.

2. Paramètres de performance électrique

Alimentation électrique applicable : CA 50/60 Hz.

Tension nominale : 240-415 V.

Courant de fonctionnement nominal : jusqu'à 100 A.

Capacité de coupure en court-circuit : 6 kA ou 10 kA.

3. Conception et performances

Conception modulaire : facile à installer et à intégrer.

Performances fiables : fonctionnement stable.

Protection précise : Caractéristiques de protection exactes.

Format compact : gain de place à l'installation.

4. Conformité et application

Conformité aux normes : Respecter la norme internationale IEC61008-1.

Scénarios d'application : Convient aux lignes de distribution d'éclairage industrielles et commerciales.
